Ciudad Ideal

Elaboración de retículas sobre los edificios frontales

Introducción

A partir de la regla horizontal elaborada sobre PP se contruyen tres retículas de 100cm que sirvan para dimensionar los edificios frontales y el santuario central. Para elaborar las retículas es necesario hallar las líneas de intersección entre el plano del piso y los planos de las fachadas de los edificios frontales y el plano central frontal del santuario, AA’, BB’ y CC’ respectivamente. Estas líneas permiten hallar la profundidad a la que se encuentran estos edificios de PP. Sobre estas líneas se proyecta la regla con dimensiones y se determinan así las dimensiones de la retícula.

Procedimiento

1. Se trazan las líneas AA’, BB’ y CC’ paralelas a PP’ para los edificios frontal derecho, izquierdo y santuario respectivamente.
2. Se proyecta desde la regla de PP’ hacia PF una dimensión de 100cm para cada edificio frontal y para el santuario.
3. En cada intersección entre las líneas de proyección y las líneas AA’, BB’ y CC’ se dibuja un cuadrado de lado 100cm sobre cada una de las líneas de intersección.
4. Con cada cuadrado como módulo, se elaboran las tres retículas.

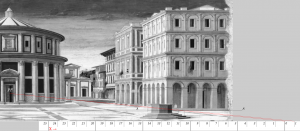

Ilustración 01: Proyección reglas edificio frontal derecha

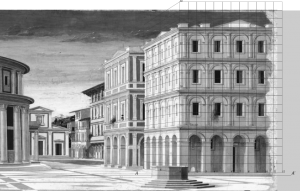

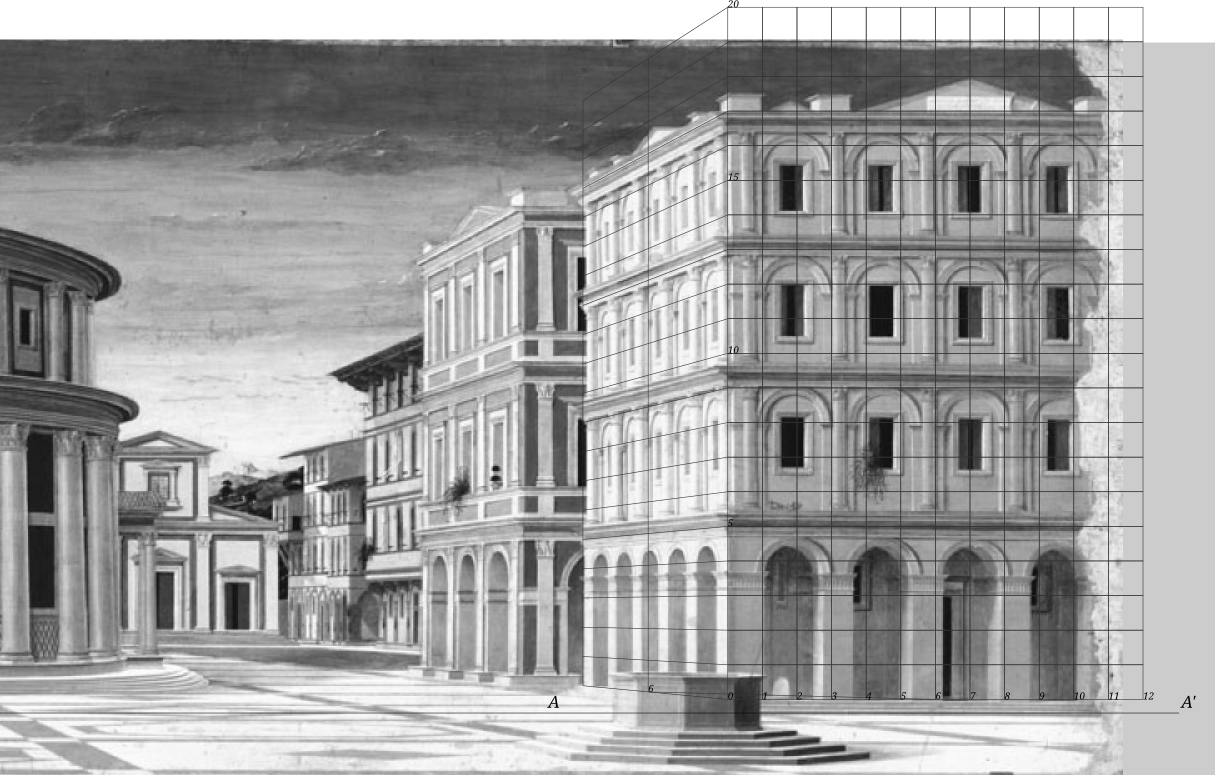

Ilustración 02: Retícula edificio frontal derecha

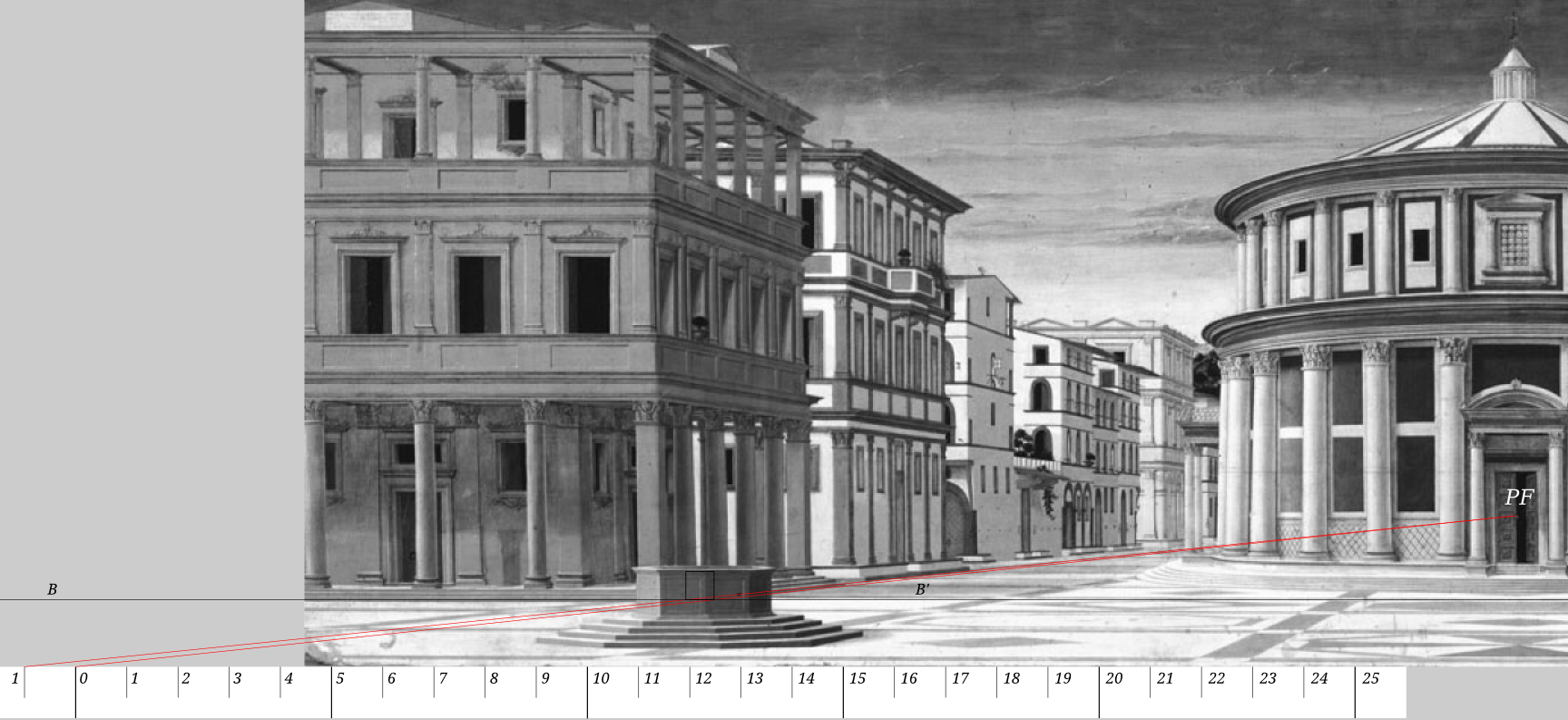

Ilustración 03: Proyección reglas edificio frontal izquierda

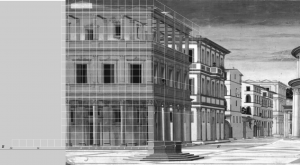

Ilustración 04: Retícula edificio frontal izquierda

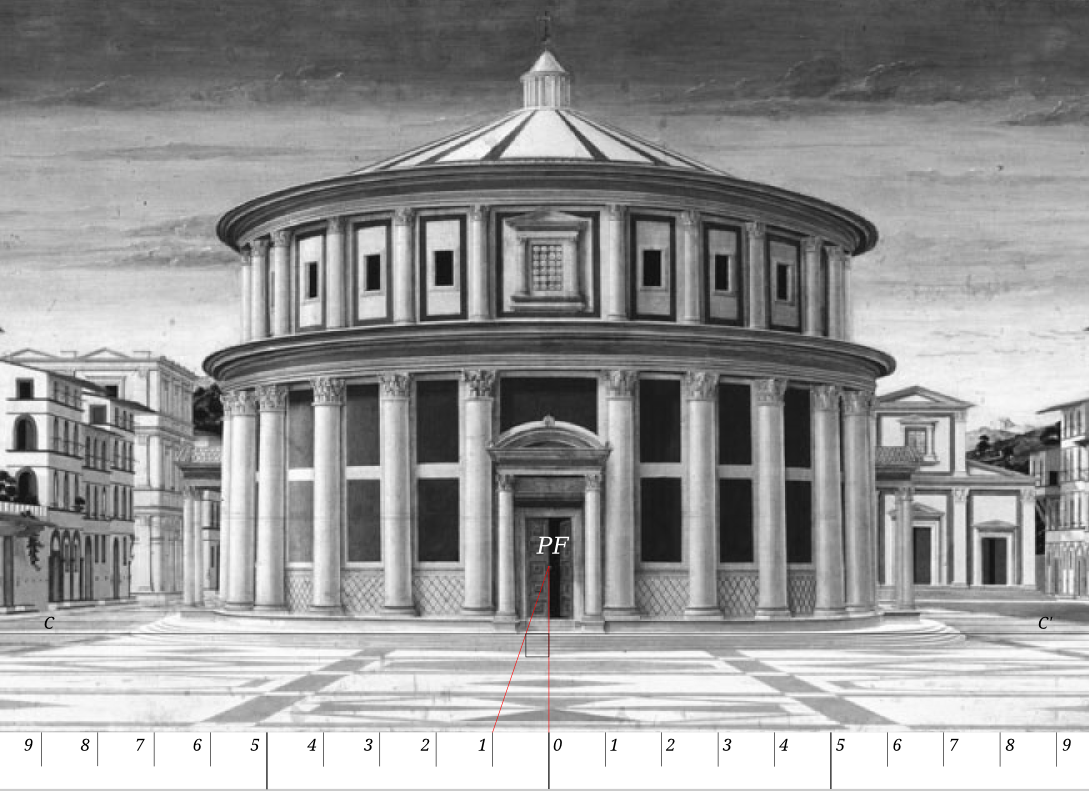

Ilustración 05: Proyección reglas santuario central

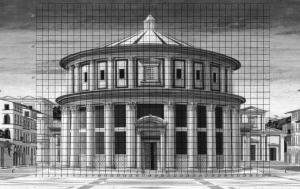

Ilustración 06: Retícula santuario central
