Ciudad Ideal

Elaboración de reglas sobre PP

Introducción

A partir de la retícula elaborada sobre PP se contruyen tres reglas que sirvan como medida para medir las distancias entre los diferentes puntos de la pintura. Para elaborar la regla de la profundidad es necesario proyectar los puntos sobre el eje X de PP hacia PD o PD’, dado que PF se encuentra en la mitad horizontal de la pintura.

Procedimiento

1. Se traza una línea vertical, CC’, desde PF hasta el borde inferior de PP.
2. Los puntos inferiores horizontales de PP (0, 1, 2, …) son proyectados hacia el punto métrico PD.
3. En cada intersección entre las líneas de proyección y CC’ se traza una línea horizontal.
4. Cada línea horizontal representa una medida de profundidad en la pintura a partir de la intersección entre PP y el plano del piso.
5. Se elaboran las reglas horizontal, de profundidad y vertical (x,y,z).

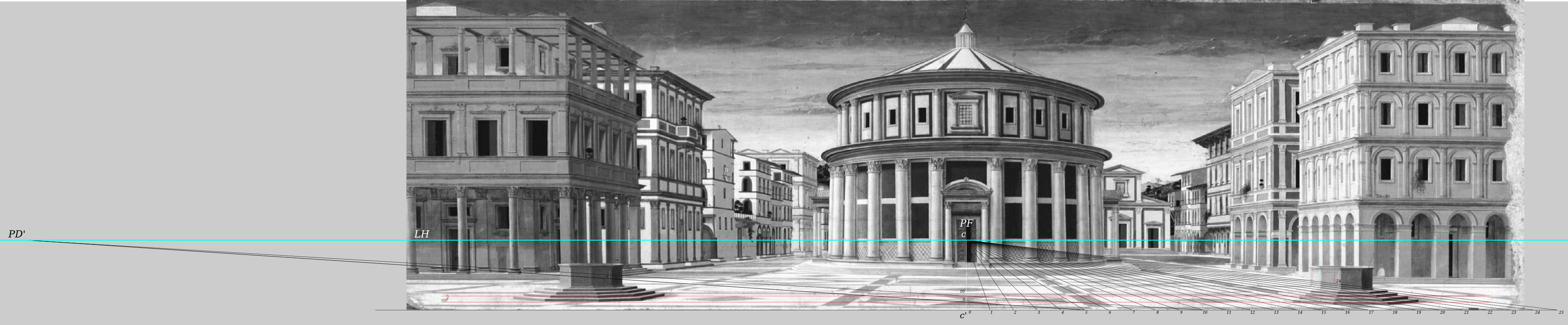

Ilustración 01: Medidas en profundidad

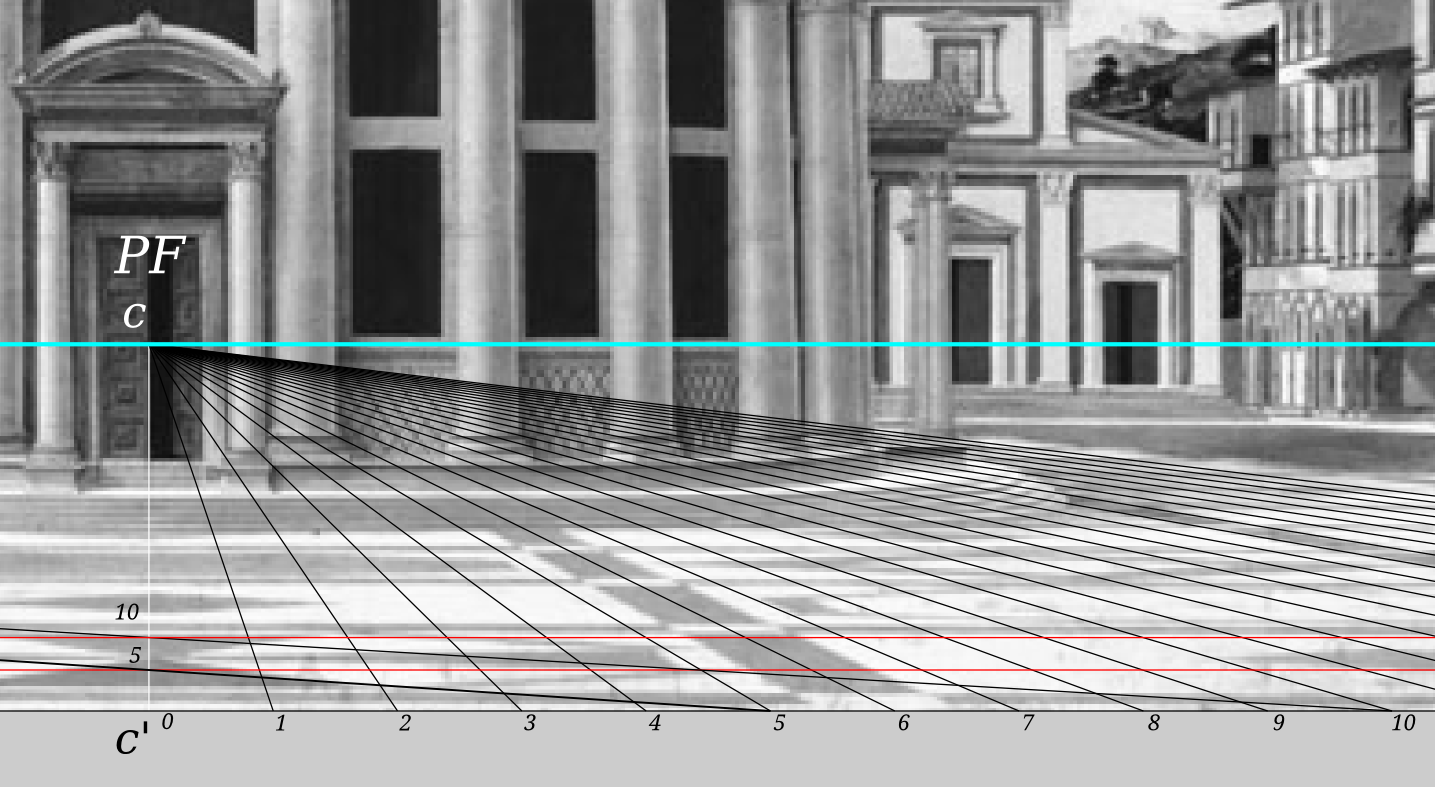

Ilustración 02: Detalle medidas en profundidad

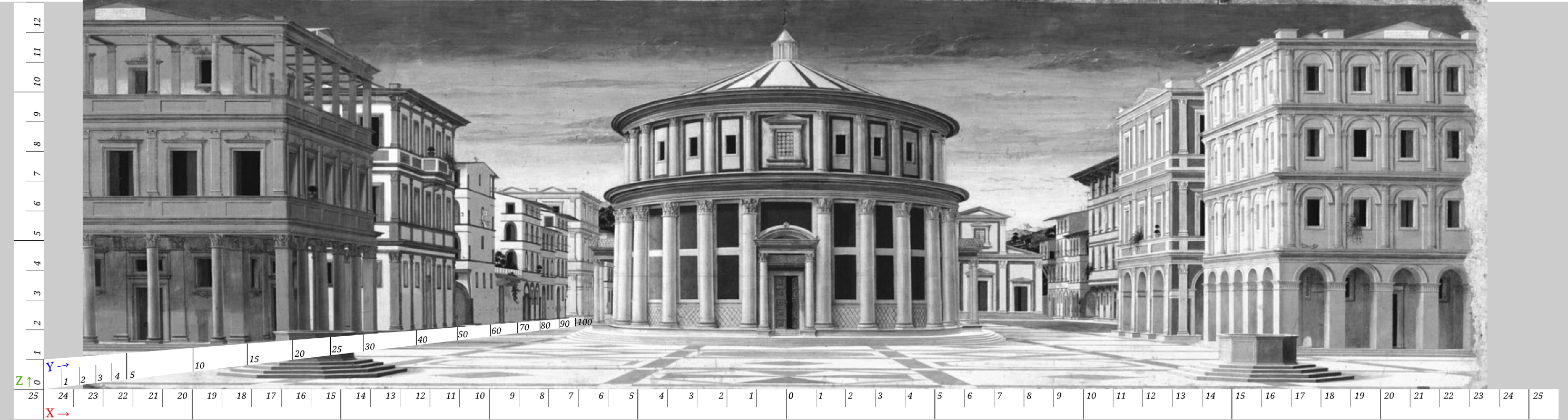

Ilustración 03: Reglas X, Y, Z
