Ciudad Ideal

Localización del punto de fuga (PF), la línea de horizonte (LH) y los puntos métricos (PD’ y PD”)

Introducción

La pintura Città Ideale es una perspectiva cónica con un único punto de fuga. El observador está ubicado paralelamente a las fachadas frontales de los edificios y situado en el eje de simetría vertical del cuadro. Así el plano de proyección (PP) es paralelo a las fachadas frontales y perpendicular al plano del piso. La línea de horizonte es paralela a PP y al plano del piso. Ilustración 01. Para determinar los puntos métricos se asume el decorado del piso como un diseño sobre una retícula cuadrada. [Damisch p.243]

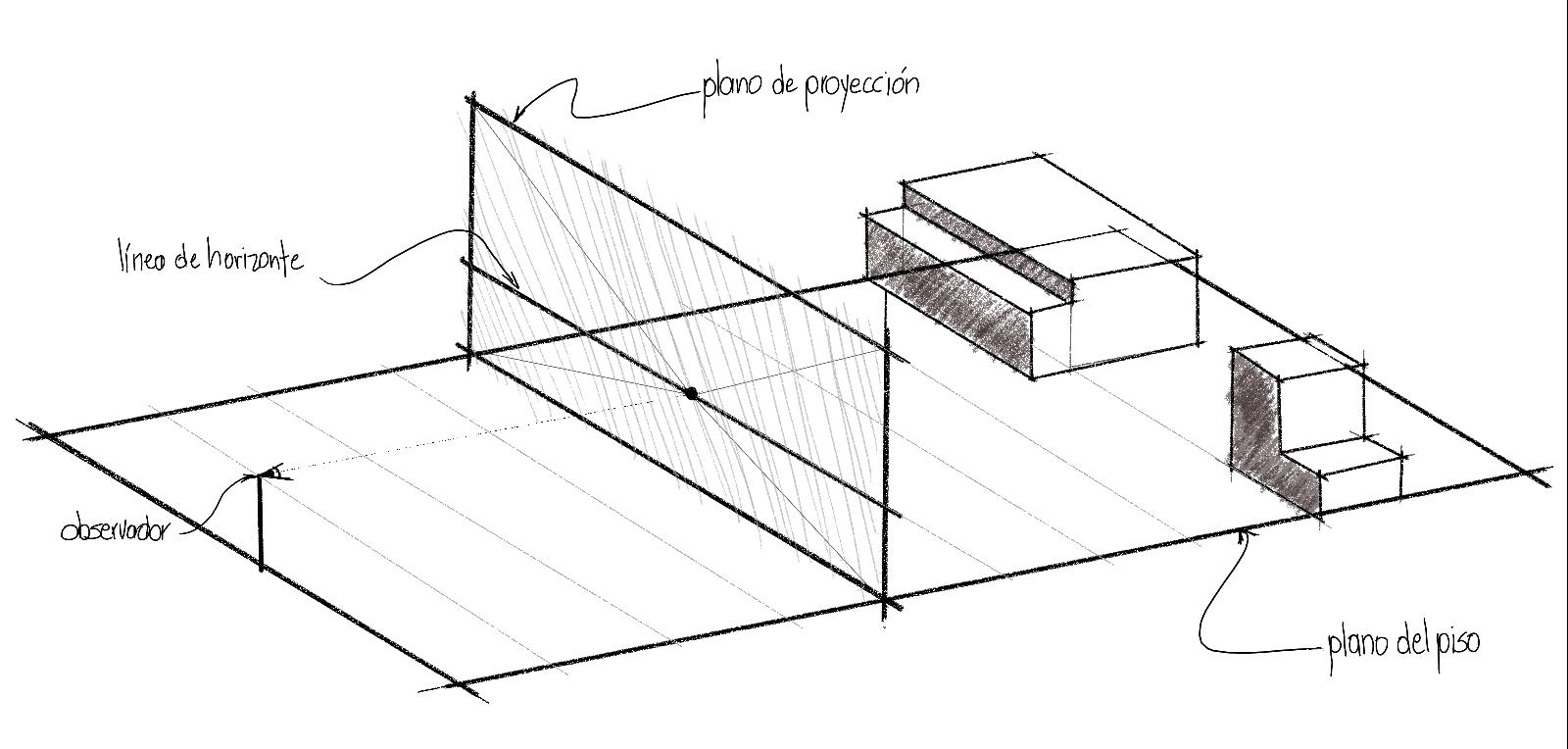

Ilustración 01: Perspectiva con un punto de fuga.

Procedimiento

1. Se proyectan las líneas notables del decorado del piso y los bordes superiores de los edificios. Estas líneas son perpendiculares a PP.
2. La intersección de estás líneas localiza el punto de fuga (PF) en la puerta del santuario.
3. La línea de horizonte se traza paralela al plano del piso e intersectando PF.
4. Los puntos de intersección de las líneas de fuga del decorado con PP se proyectan sobre LH para hallar los puntos métricos (PD’ y PD”). Con base en estos puntos se puede realizar la restitución de las medidas en profundidad de los edificios de la pintura. Ilustración 02.

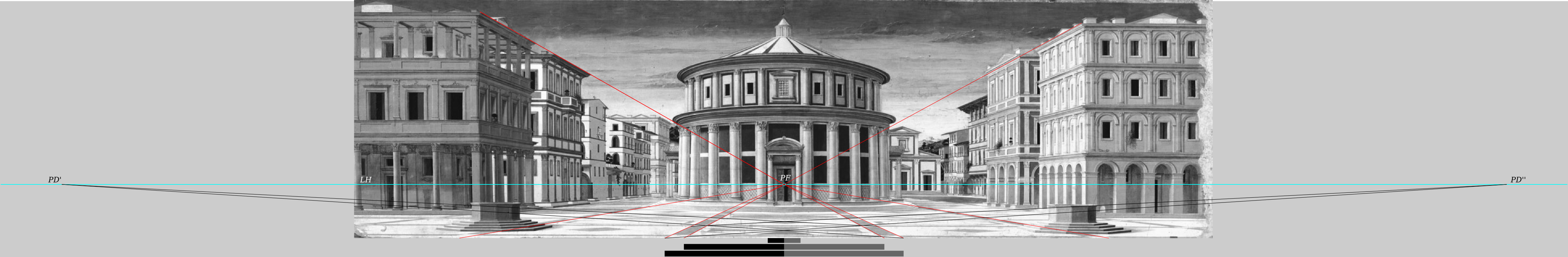

Ilustración 02: Localización punto fuga y puntos métricos

Damisch, Hubert. El Origen de la Perspectiva. Madrid, España: Alianza Forma. 1987.
